Eine selbstgebaute Halterung löst viele dieser Probleme. Du kannst die Halterung an Gewicht und Form deiner Drohne anpassen. Du bestimmst den Befestigungsort und die Neigung der Kamera. Du sparst Geld. Du lernst, wie man Vibrationen dämpft und den Schwerpunkt ausgleicht. Du kannst reparieren oder nachrüsten, ohne teure Ersatzteile zu kaufen.
Dieser Artikel begleitet dich Schritt für Schritt. Er liefert eine klare Materialliste und die nötigen Werkzeuge. Du bekommst einfache Bauvarianten, Tipps zur Vibrationsdämpfung und Hinweise zum sicheren Befestigen. Außerdem erkläre ich, wie du die Halterung testest und justierst, bevor du in die Luft gehst. Das Ziel ist eine leichte, sichere und kostengünstige Lösung, die du selbst bauen kannst.
Schritt-für-Schritt-Anleitung
-
Planung und Materialauswahl
Entscheide zuerst, welche Actioncam du montieren willst. Prüfe Gewicht und Abmessungen der Kamera. Notiere die maximale Zuladung deiner Drohne. Plane den Befestigungsort so, dass Propeller frei bleiben.
Empfohlene Materialien: 3 mm PETG- oder ABS-Platte, kleine Aluminium- oder Nylonwinkel, Gummipuffer oder Silikonpads, M3- oder M4-Schrauben mit Muttern, Unterlegscheiben, Kabelbinder. Werkzeuge: Bohrer, Schraubendreher, Dremel oder Stichsäge, Feile, Lineal, Marker.
Warnung: Überlade die Drohne nicht. Jeder zusätzliche 10 bis 20 Gramm wirkt sich auf Flugzeit aus. -
Vermessen und Position festlegen
Lege die Drohne auf eine ebene Fläche. Bestimme die gedachte Mittellinie. Messe den Abstand zu Propellern. Wähle einen Punkt nahe der Kameraachse. So vermeidest du Scherkräfte. Zeichne die Umrisse der Halterung auf die Platte.
-
Basisplatte zuschneiden
Übertrage die Schablone auf die gewählte Platte. Schneide die Form mit Dremel oder Stichsäge aus. Entgrate Kanten mit Feile. Bohre Montagelöcher dort, wo Schrauben sitzen sollen. Bohre langsam. Trage Schutzbrille. Klemme das Werkstück fest.
-
Vibrationsdämpfung vorbereiten
Schneide Schaumstoff oder Neopren in kleine Pads. Klebe die Pads an die Auflagepunkte der Kamera. Alternativ nutze kleine Gummipuffer zwischen Basisplatte und Drohnenrahmen. Die Dämpfung reduziert Bildwackler deutlich.
-

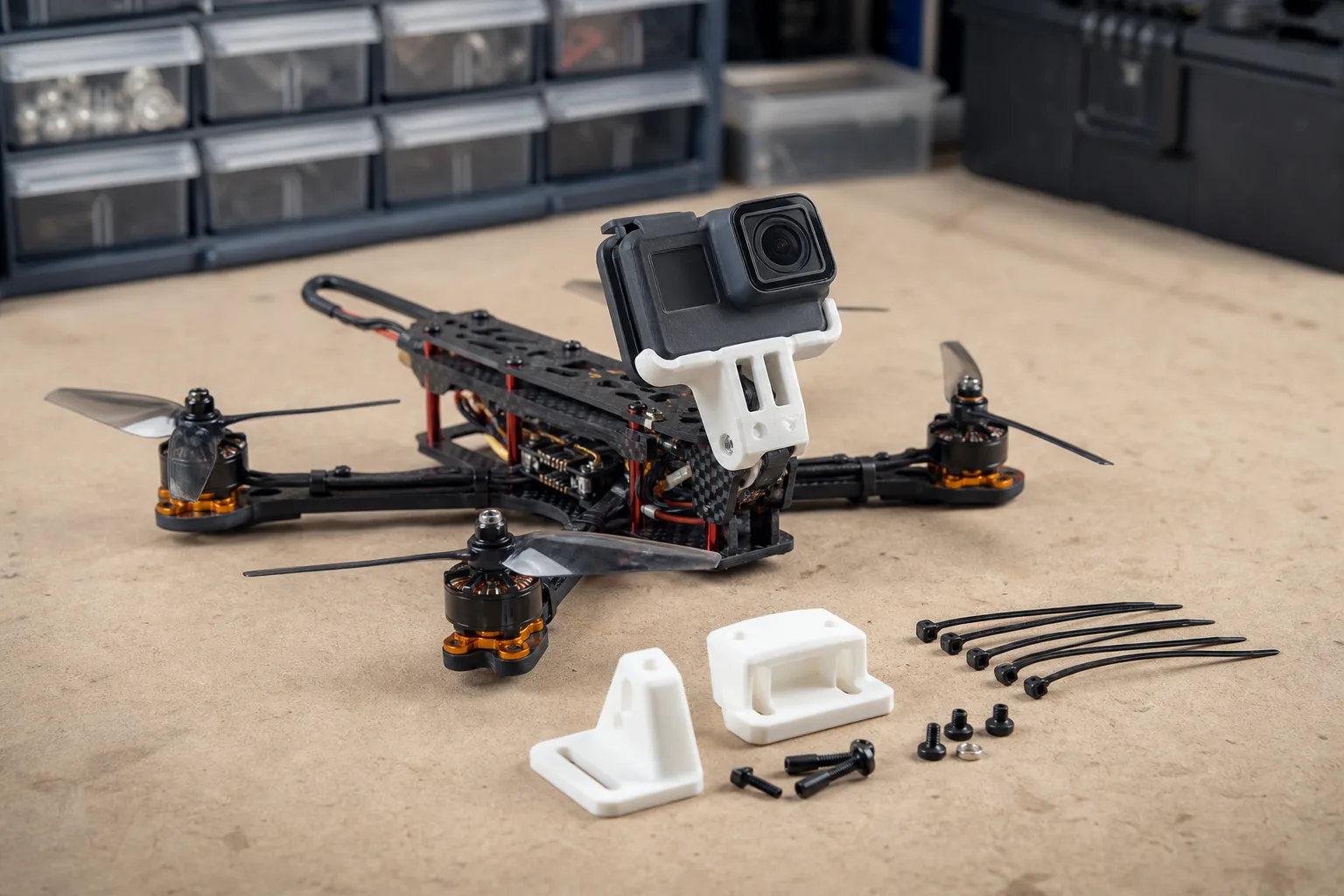

Kamerahalterung montieren
Befestige einen Winkel oder eine Montageplatte auf der Basis. Nutze passende Schrauben und Unterlegscheiben. Verwende Nylonabstandshalter, wenn die Kamera etwas Abstand zum Rahmen braucht. Richte die Kamera aus. Teste die Neigung vor dem Festziehen.
-
Sichere Befestigung am Drohnenrahmen
Setze die Halterung an die gewählte Stelle. Ziehe Schrauben gleichmäßig an. Nutze bei Metallteilen einen Tropfen Schraubensicherung falls nötig. Achte darauf, dass Kabel nicht eingeklemmt werden. Schneide überschüssige Schrauben ab oder kürze sie.
-
Balance prüfen und Schwerpunkt anpassen
Hänge die Drohne an Zeigefinger oder nutze eine Wiege. Prüfe, ob der Schwerpunkt noch mittig liegt. Verschiebe die Batterie oder nutze kleine Gegengewichte zur Feinjustage. Ohne ausgeglichenen Schwerpunkt fliegt die Drohne instabil.
-
Sicherheitscheck vor dem Start
Kontrolliere alle Schrauben. Überprüfe, ob die Kamera festen Sitz hat. Entferne lose Werkzeuge vom Flugbereich. Führe einen elektronischen Check am Boden durch. Warne Personen im Umfeld.
Warnung: Drehe Propeller niemals mit montierten Händen. Halte Abstand beim ersten Motortest. Nutze Propellerschutz oder Tether für Bodentest. -
Erstflug und Feinabstimmung
Mache einen kurzen Testflug in geringer Höhe. Prüfe Videoaufnahmen auf Vibrationen und Ausrichtung. Wenn das Bild wackelt, erhöhe die Dämpfung. Wenn die Kamera kippt, korrigiere die Neigung oder verlagere Gewicht.
-
Wartung und Dokumentation
Notiere Gewicht und Montagepunkte. Prüfe vor jedem Flug Schrauben und Dämpfer. Tausche verschlissene Gummipuffer aus. Halte eine Ersatzplatte und einige Schrauben bereit. So bleibt die Halterung langfristig sicher.
Entscheidungshilfe: Welches Material und welche Bauweise passt zu dir?
Wie viel Gewicht kann deine Drohne tragen?
Prüfe zuerst die Nutzlast deiner Drohne. Die Herstellerangabe ist die Richtschnur. Jedes zusätzliche Gramm reduziert Flugzeit und Agilität. Wenn du nur 50 bis 100 Gramm hinzufügen kannst, wähle leichte Materialien wie 3D-gedrucktes PETG oder dünne ABS-Platten. Hast du mehr Spielraum, ist eine Aluminiumplatte eine stabile Option. Unsicherheit entsteht oft bei der Batterieposition. Falls du nicht sicher bist, plane kleine Gegengewichte ein und teste am Boden.
Braucht deine Kamera Vibrationsdämpfung oder reicht eine starre Halterung?
Actioncams leiden oft unter Vibrationen. Eine starre Halterung ist einfacher. Sie kann aber Bildwackler verstärken. Verwende Gummipuffer oder Silikonpads, wenn du keine Gimbal nutzt. Bei Kameras mit guter Bildstabilisierung reicht manchmal minimaler Dämpfer aus. Unsicherheiten kannst du durch einen kurzen Bodentest reduzieren. Nimm eine Aufnahme und überprüfe Schärfe und Wackeln.
Wie viel Zeit und Werkzeug willst du investieren?
Ein einfacher Halter mit Kabelbindern und Schaumstoff ist schnell gebaut. Er ist günstig und funktioniert für erste Tests. Wenn du präzise Ergebnisse willst, lohnt sich ein 3D-Druck oder das Bearbeiten einer Metallplatte. Beachte den Werkzeugaufwand. Feile, Bohrer und Schraubensicherung sind oft nötig. Tipp: Starte mit einer einfachen Version und verbessere sie schrittweise. So vermeidest du teure Fehlkäufe und findest die passende Lösung für deine Drohne.
Typische Anwendungsfälle für eine selbstgebaute Halterung
Reise- und Outdoor-Videos
Stell dir vor, du bist mit Freunden auf einer Mountainbike-Tour. Du willst stabile, freie Sicht nach vorne. Die Serienhalterung verdeckt die Lenkeraufnahme. Eine leichte, eigens angepasste Halterung löst das. Du kannst die Kamera weiter vorne platzieren. So vermeidest du Propeller im Bild. Mit Gummidämpfern reduzierst du Vibrationen. Ergebnis: ruhige Aufnahmen ohne teure Gimbals.
FPV-Racing und Testflüge
Max baut seine erste Racing-Quad. Er braucht eine Halterung, die wenig Gewicht bringt. Sie muss schnell austauschbar sein. Eine 3D-gedruckte Platte mit Steckverbindung passt gut. Schrauben lassen sich unterwegs nachziehen. Wenn etwas bricht, druckt er sofort ein Ersatzteil. Für dich ist das ein gutes Modell. Leicht, reparierbar, schnell zu modifizieren.
Inspektionen und Hobby-Projekte
Lisa nutzt die Drohne für Dach- und Fassadenchecks. Sie plant präzise, wiederholbare Flüge. Die Halterung muss stabil sitzen. Eine Metallverstärkung und Schraubensicherung geben Sicherheit. Die Kamera zeigt kleine Risse besser, wenn sie exakt ausgerichtet ist. Eine selbstgebaute Halterung erlaubt diesen genauen Winkel. Du sparst Zeit und Geld gegenüber teuren Profi-Halterungen.
Vorbilder für Prototypen und Tests
Wenn du Vibrationsdämpfung oder Gewichtsverlagerung testen willst, ist eine DIY-Halterung ideal. Du montierst mehrere Dämpfer und vergleichst Aufnahmen. Du änderst das Material von Kunststoff auf Aluminium. So siehst du sofort den Unterschied. Das ist nützlich für Bastler und für Einsteiger, die lernen wollen, wie Flugverhalten und Bildqualität zusammenhängen.
Vlogging und kreative Perspektiven
Für Reisevideos oder Action-Sequenzen willst du ungewöhnliche Kamerawinkel. Eine selbstgebaute Halterung ermöglicht das. Du befestigst die Kamera unter dem Rumpf für spektakuläre Bodennähe. Oder du platzierst sie seitlich für dynamische Schwenks. Kleine Anpassungen kosten wenig. Die Halterung wächst mit deinen Ideen.
In allen Fällen gilt: Teste auf dem Boden. Prüfe Schwerpunkt und Propellerfreiheit. Sicheres Design schützt Drohne und Menschen. Eine selbstgebaute Halterung bietet Flexibilität, Einsparung und Lernchance.
Technische Grundlagen zu Halterungen, Materialien und Stabilität
Befestigungsarten
Es gibt mehrere Wege, eine Actioncam an der Drohne zu befestigen. Schraubmontage ist sehr zuverlässig. Du brauchst passende Gewinde oder Muttern. Schrauben sollten mit Unterlegscheiben sitzen. Klemmen und Schellen sind schnell montiert. Sie sind praktisch bei Rohren oder dünnen Auslegern. Kabelbinder bieten einen temporären Halt. Sie sind leicht und günstig. Klett oder Klebestreifen sind einfach. Sie halten gut auf glatten Flächen. Sie sind aber weniger vibrationsfest. Es gibt auch Schnellverschlüsse für Actioncams. Sie erlauben schnellen Wechsel der Kamera.
Materialeigenschaften
Wichtig sind Gewicht, Steifigkeit und Dämpfung. Kunststoff wie PLA oder PETG ist leicht und einfach zu bearbeiten. PETG verformt sich weniger als PLA bei Wärme. ABS ist robuster. Aluminium ist steif und dünn. Es ist etwas schwerer. Carbonfaser ist sehr leicht und steif. Sie ist aber teurer und schwieriger zu bearbeiten. Gummi, Silikon oder Schaumstoff dämpfen Vibrationen. Sie sind ideal für Auflagepunkte. Achte auf Korrosionsschutz bei Metallteilen. Verwende geeignete Schraubensicherung bei Vibration.
Stabilität und Vibrationsdämpfung
Stabilität sorgt für konstante Ausrichtung der Kamera. Eine zu weiche Halterung kann schwingen. Eine zu harte Halterung überträgt Motorvibrationen direkt auf die Kamera. Die richtige Kombination ist wichtig. Klebe kleine Gummipuffer zwischen Kamera und Basis. Nutze eine steife Basisplatte mit weichen Auflagepunkten. Platziere die Kamera nahe der Flugachse. So vermeidest du starke Hebelkräfte. Prüfe Resonanzen durch kurze Tests am Boden. Wenn du starkes Rattern hörst, ändere das Dämpfungsmaterial.
Sicherheitshinweise
Achte auf Propellerfreiheit. Überlade die Drohne nicht. Prüfe Schwerpunkt und feste Verschraubung vor jedem Flug. Mach einen Bodentest mit Motorsignalen. So findest du Probleme früh.
Häufige Fragen und Antworten
Welche Materialien eignen sich am besten für eine DIY-Halterung?
Für leichte Halterungen sind PETG und ABS gute Optionen. Sie sind einfach zu bearbeiten und relativ stabil. Aluminium ist steifer und dünner, aber etwas schwerer. Gummi oder Silikon nutze für Auflagepunkte zur Dämpfung.
Wie kann ich Vibrationen effektiv reduzieren?
Setze kleine Gummipuffer oder Schaumstoffpads zwischen Kamera und Basis ein. Eine steife Basis mit weichen Auflagepunkten funktioniert am besten. Teste am Boden mit einer kurzen Aufnahme. So erkennst du Resonanzen früh und kannst das Material anpassen.
Beeinträchtigt eine selbstgebaute Halterung die Flugstabilität?
Sie kann die Stabilität beeinflussen, wenn sie zu schwer ist oder den Schwerpunkt verschiebt. Prüfe die maximale Zuladung deiner Drohne. Verschiebe die Batterie oder füge Gegengewichte zur Korrektur hinzu. Führe vor dem Flug einen Balance-Check durch.
Wie verhindere ich, dass Propeller im Bild zu sehen sind?
Wähle einen Montagepunkt vor oder unter der Flugachse, aber außerhalb der Propellerreichweite. Messe den Abstand genau und mache Probeflüge in geringer Höhe. Nutze flache Halterungen, um die Kamera weiter nach vorne zu bringen. Kontrolliere immer die Propellerfreiheit vor dem Start.
Brauche ich spezielle Genehmigungen oder Prüfungen für die Halterung?
Für die Halterung selbst sind meist keine Zertifikate nötig. Beachte aber lokale Drohnengesetze zur Zulassung und maximaler Startmasse. Führe vor jedem Einsatz elektronische Checks und einen Bodentest durch. Sicherheit und Sichtkontakt zur Drohne bleiben wichtig.
Pflege- und Wartungstipps
Regelmäßige Sichtprüfung
Überprüfe die Halterung vor jedem Flug auf Risse, Deformationen und lose Teile. Kleinere Haarrisse wirken harmlos. Nach einigen Flügen können sie aber zu Brüchen führen. Vorher: unentdeckt. Nachher: rechtzeitig ersetzt.
Schrauben und Befestigungen nachziehen
Kontrolliere alle Schrauben und Muttern regelmäßig. Vibrationsbeanspruchung kann sie lockern. Ziehe sie gleichmäßig nach und nutze bei Bedarf eine geringe Menge Schraubensicherung. So vermeidest du, dass Teile während des Flugs verloren gehen.
Dämpfer und Gummipads ersetzen
Gummipuffer und Schaumstoff altern und werden hart oder brüchig. Prüfe die Elastizität alle paar Monate. Ersetze abgeflachte oder spröde Pads. Das verbessert sofort die Bildqualität und reduziert Resonanzen.
Reinigung und Korrosionsschutz
Reinige verschmutzte Halterungen mit einem weichen Tuch und mildem Reinigungsmittel. Salz- oder Schmutzreste sorgen für Korrosion an Metallteilen. Trage bei Bedarf dünnes Öl oder Korrosionsschutz auf Schrauben und Metallflächen auf.
Ersatzteile und Dokumentation bereithalten
Lege Ersatzschrauben, Gummipuffer und eine kleine Basisplatte bereit. Notiere die verwendeten Schraubengrößen und Materialstärken. So kannst du nach einem Bruch schnell reparieren und musst nicht lange suchen.
Bodentests und Protokoll
Führe nach Wartungen einen Bodentest durch und filme eine kurze Aufnahme. Vergleiche die Clips mit vorherigen Tests, um neue Vibrationen zu erkennen. Halte Änderungen in einem einfachen Wartungslog fest. So findest du Probleme schneller und baust zuverlässig nach.
